Pilniki: ważne informacje podstawowe
Fazowanie, gratowanie, obróbka zgrubna, wykańczająca, ostrzenie, usuwanie, obróbka końcowa: obszary zastosowania pilników są tak różnorodne, jak ich kształty. Pilniki PFERD już od ponad 200 lat zaliczane są do wyrobów o najwyższej światowej jakości. Wieloletnie doświadczenie PFERD jako wiodącego producenta narzędzi nieustannie wpływa na rozwój pilników.
Jaka jest ogólna konstrukcja pilników?

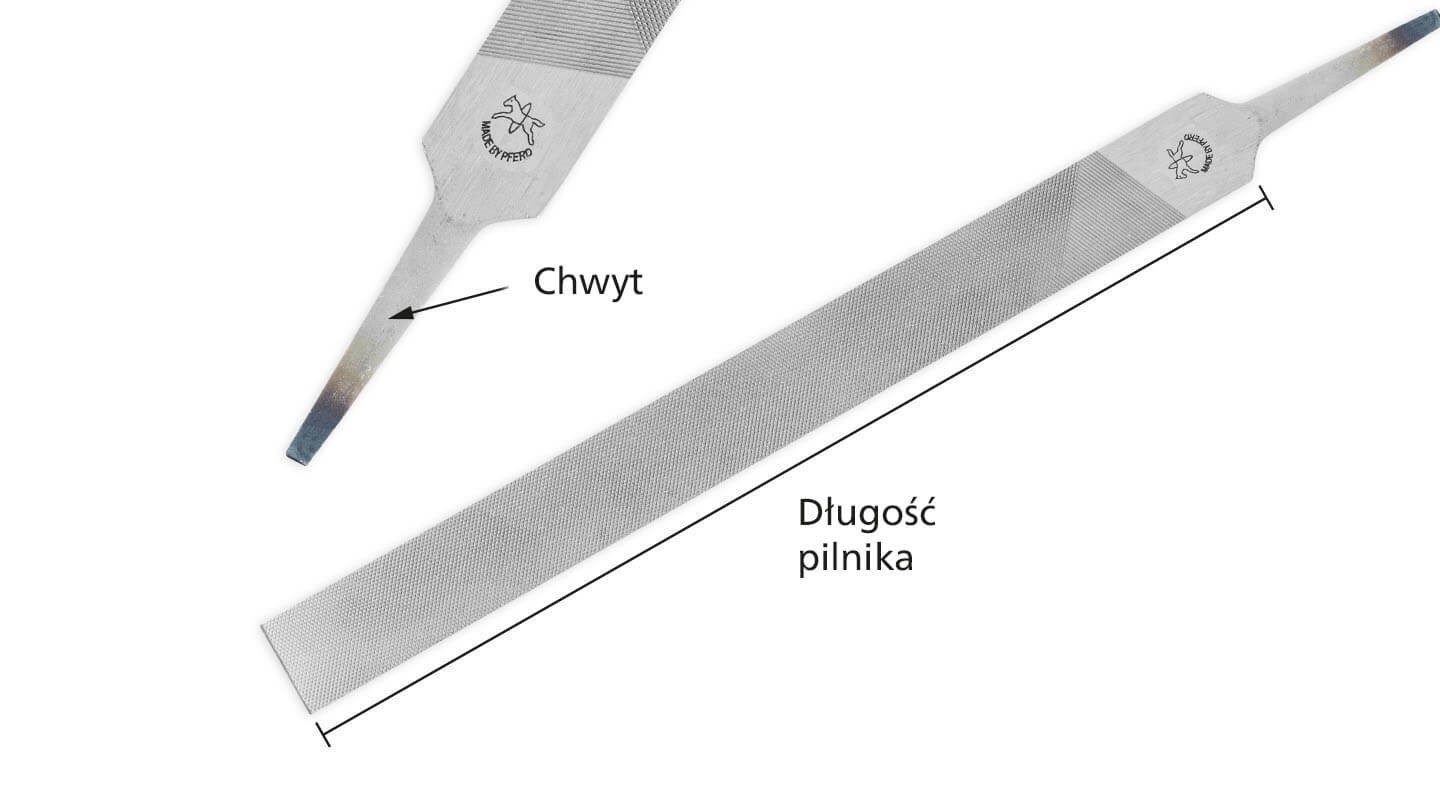

Pilnik to ręczne narzędzie do obróbki skrawaniem, które zwykle składa się z części roboczej i chwytu pilnika.
Na części roboczej znajduje się nacięcie lub uzębienie, co determinuje późniejsze zastosowanie. Chwyt służy do mocowania chwytów pilników. Czasami uchwyt może zastąpić chwyt.

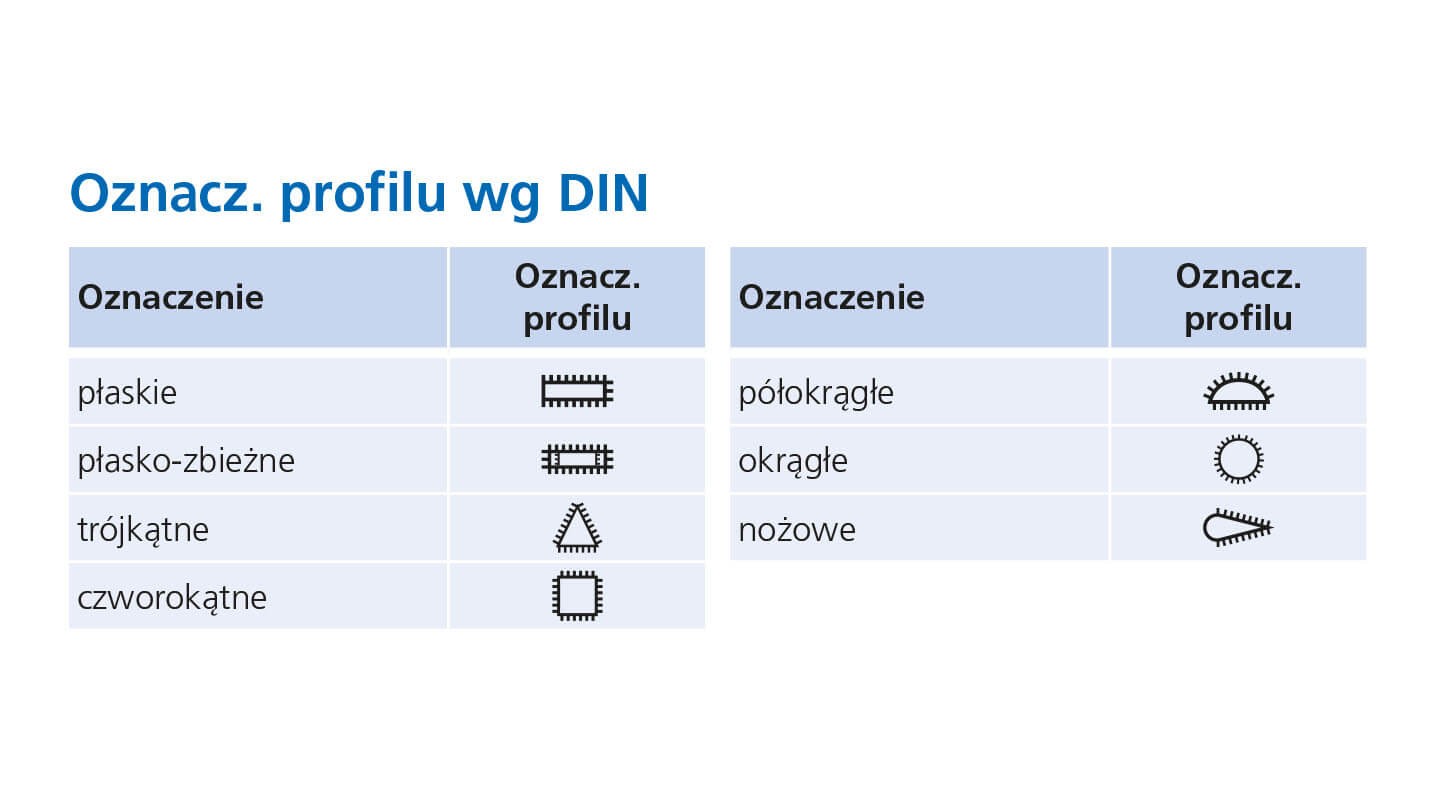

Jakie są profile pilników?
Oznaczenia profili pilników są zdefiniowane zgodnie z DIN 7261. Na poniższym pokazie slajdów można znaleźć ich poglądowe przedstawienie:
Nacięcie i uzębienie: na czym polega różnica?

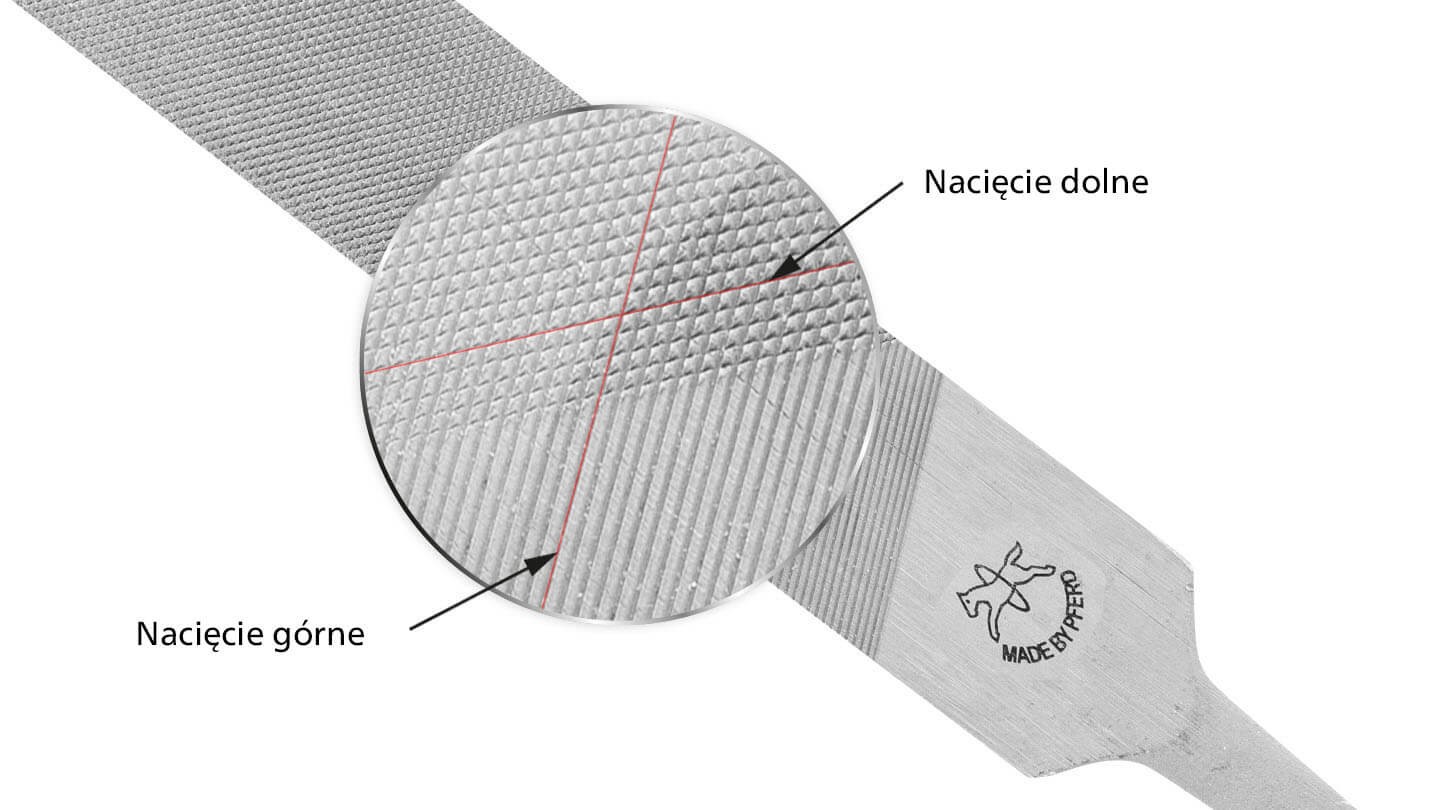

Nacięciem określa się wgłębienia wycięte w ostrzu pilnika. Rozróżnia się nacięcie pojedyncze, nacięcie krzyżowe i nacięcie raszplowe. W przypadku nacięcia krzyżowego najpierw powstaje nacięcie dolne, potem górne i w ten sposób osiągany jest układ krzyżowy.
Rodzaj nacięcia jest oznaczony cyframi. Obowiązuje tutaj zasada: im wyższa liczba, tym dokładniejsze nacięcie.

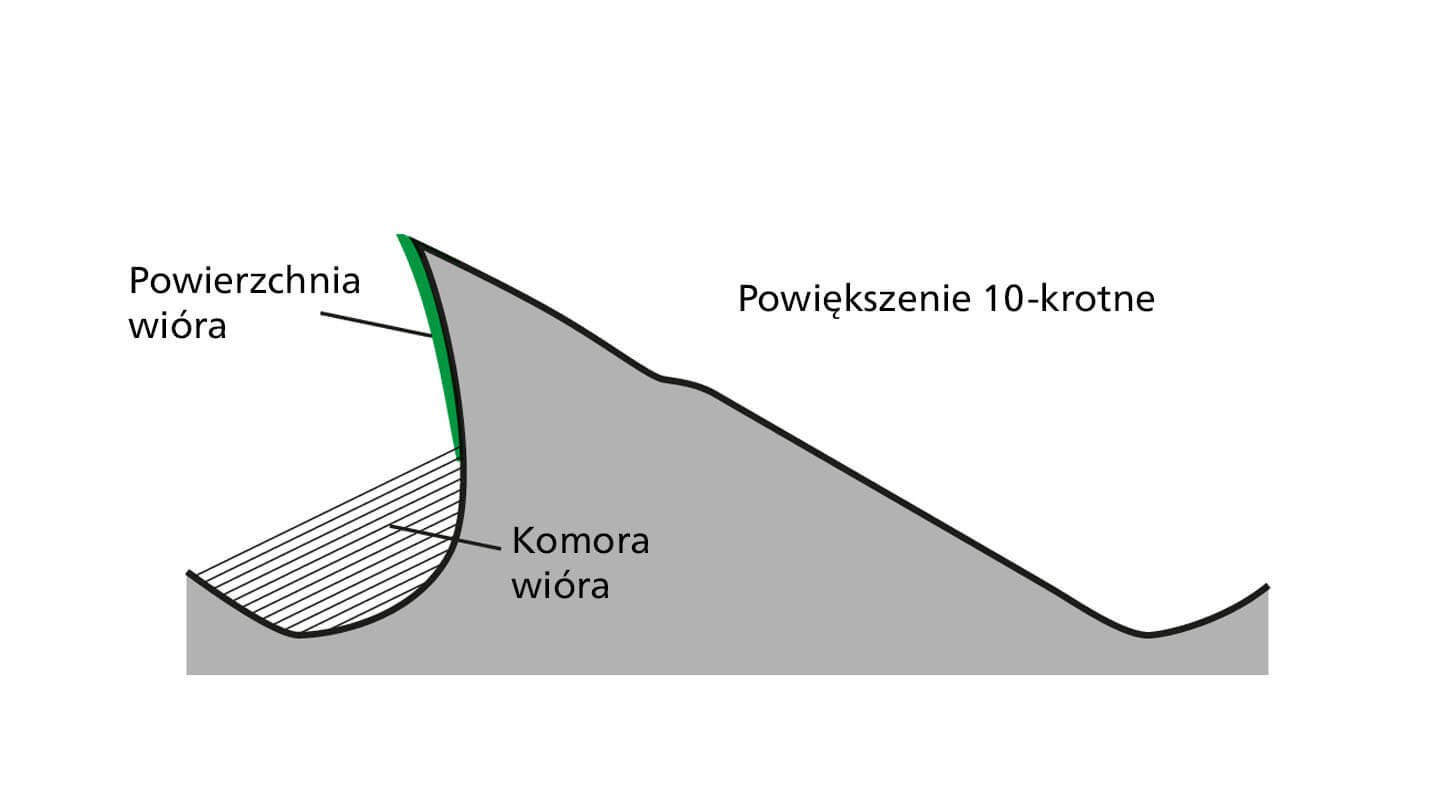

W przeciwieństwie do pilników nacinanych, zęby pilnika frezowanego są wyfrezowane z pełnego materiału. Każdy ząb jest w ten sposób ukształtowany, że wiór musi się zawinąć przed zaokrągloną powierzchnią natarcia, mieszcząc się w komorze wiórowej.
Jak określa się liczbę nacięć?
Liczbę nacięć dla pilników określa ilość nacięć na 1 cm długości pilnika, licząc w kierunku jego osi. W przypadku nacięcia krzyżowego podwójnego ustala się ją na górnym nacięciu.
Przykład: Przy pilniku od długości 250 mm z nacięciem 1, na 1 cm przypada 9 zębów. Natomiast przy pilniku o długości 100 mm z nacięciem 1 przypada 17 zębów. Wyższa liczba nacięć w krótszych pilnikach gwarantuje identyczny komfort pracy przy obróbce krawędzi i powierzchni niż przy pracy wykonaniem dłuższym.

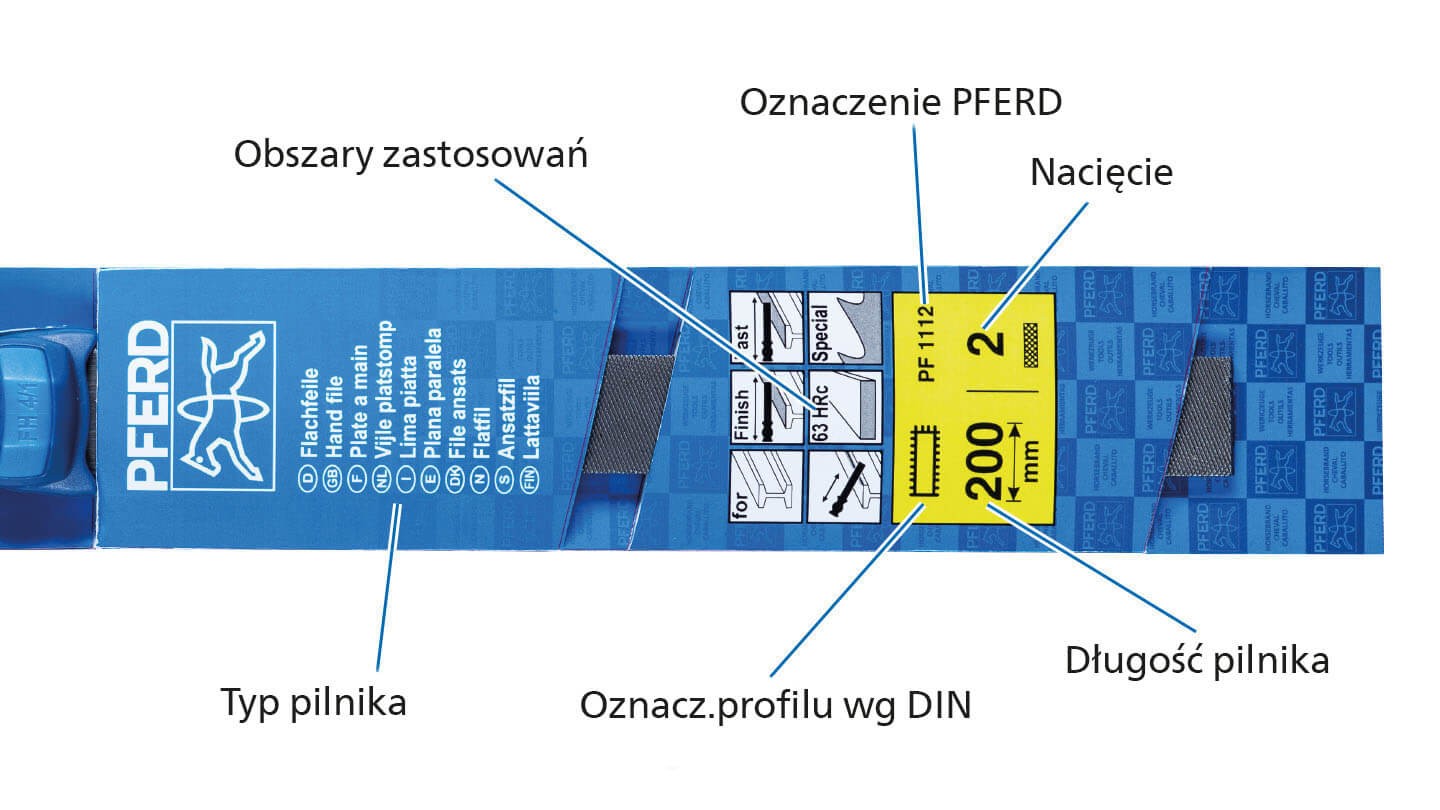

Opis produktu na opakowaniach PFERD
Na specjalnych opakowaniach promujących sprzedaż w punktach sprzedaży PFERD można znaleźć najważniejsze informacje na temat danego narzędzia pilnikowego:

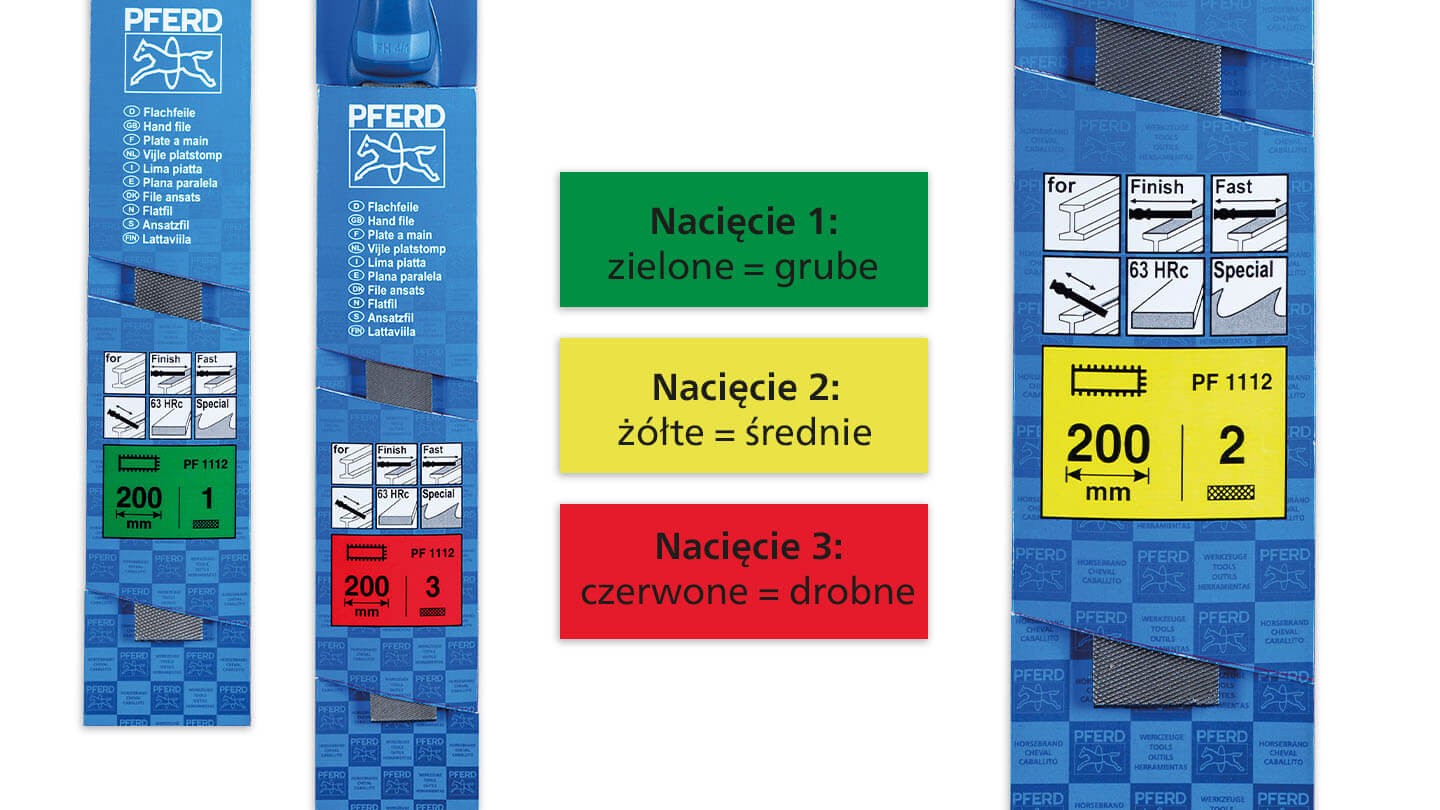

Typy nacięć zostały oznakowane dla odróżnienia kolorowymi etykietami i umożliwiają szybki dobór narzędzia:
Jakie czynniki decydują o jakości PFERD?
Szeroka gama kształtów i nacięć przeznaczonych do szerokiego spektrum zastosowań w przemyśle i rzemiośle gwarantuje wysoką ekonomiczność. Stosowanie pilników PFERD, wykorzystanie ich wysokich zdolności ściernych do uzyskiwania znakomitej jakości powierzchni, znacznie obniża koszty obróbki ręcznej. Znakomicie rozwinięta technologia ich wytwarzania oraz bardzo dokładna kontrola jakości gwarantują najwyższą jakość produktów PFERD.
Do istotnych kryteriów jakościowych należą:
- Struktura stali pozbawiona jakichkolwiek wad, zapewniająca jednolity obraz obrabianej powierzchni.
- Dokładność kształtu i równomierność nacięcia od chwytu aż po czubek pilnika.
- Idealny kształt zębów dla konkretnego zastosowania.
