Trzpienie frezarskie ze stopów twardych w wersji z długim trzpieniem
Trzpienie frezarskie ze stopów twardych z długim trzpieniem doskonale nadają się do ekonomicznej obróbki trudno dostępnych miejsc na elementach konstrukcji. Drobne, trudno dostępne kontury można poddać obróbce za pomocą małego trzpienia frezującego ze stopów twardych o średnicy długiego trzpienia wynoszącej 3 mm.
Firma PFERD oferuje wersje z długim trzpieniem z uzębieniem 3 PLUS, 5, STEEL i TOUGH. Zwłaszcza uzębienie TOUGH może być z powodzeniem stosowane jako wersja z długim trzpieniem ze względu na jego ekstremalną odporność na uderzenia. Inne wersje niż wyżej wymienione mogą być produkowane na specjalne zamówienie.
Jakie napędy są odpowiednie w przypadku wersji z długim trzpieniem?
Trzpienie frezujące ze stopów twardych z długim trzpieniem należy stosować wyłącznie w połączeniu ze stabilnymi systemami mocowania lub napędami.
Wersje z długim trzpieniem nie nadają się do użycia stacjonarnego i na robotach. Niebezpieczeństwo uszkodzenia!
Co należy wziąć pod uwagę, stosując trzpienie frezujące ze stopów twardych z długim trzpieniem?
Przy pracy z trzpieniami wydłużonymi należy zbliżyć frez do detalu obrabianego lub wprowadzić go do obrabianego otworu przed włączeniem maszyny.
Należy unikać utrzymywania włączonego napędu bez kontaktu narzędzia z detalem obrabianym. Nieprzestrzeganie tej zasady stwarza ryzyko pęknięcia narzędzia i może doprowadzić do wypadku przy pracy.
Jakie są maksymalne prędkości obrotowe dla wersji z długim trzpieniem?
W przypadku gdy zapewnienie stałego kontaktu narzędzia z detalem obrabianym nie jest możliwe, nie wolno przekraczać zalecanej maksymalnej liczby obrotów napędu.
Aby zapobiec uszkodzeniu trzpienia, należy przestrzegać zalecanych prędkości.
Maksymalna liczba obrotów dla napędu w kontakcie z detalem obrabianym w porównaniu do zalecanej liczby obrotów dla trzpieni frezarskich ze stopów twardych ze standardowymi długościami trzpienia ze względów bezpieczeństwa zostały zredukowane do wartości podanych w tabeli.
Download
Co oznaczają skróty GL i SL?

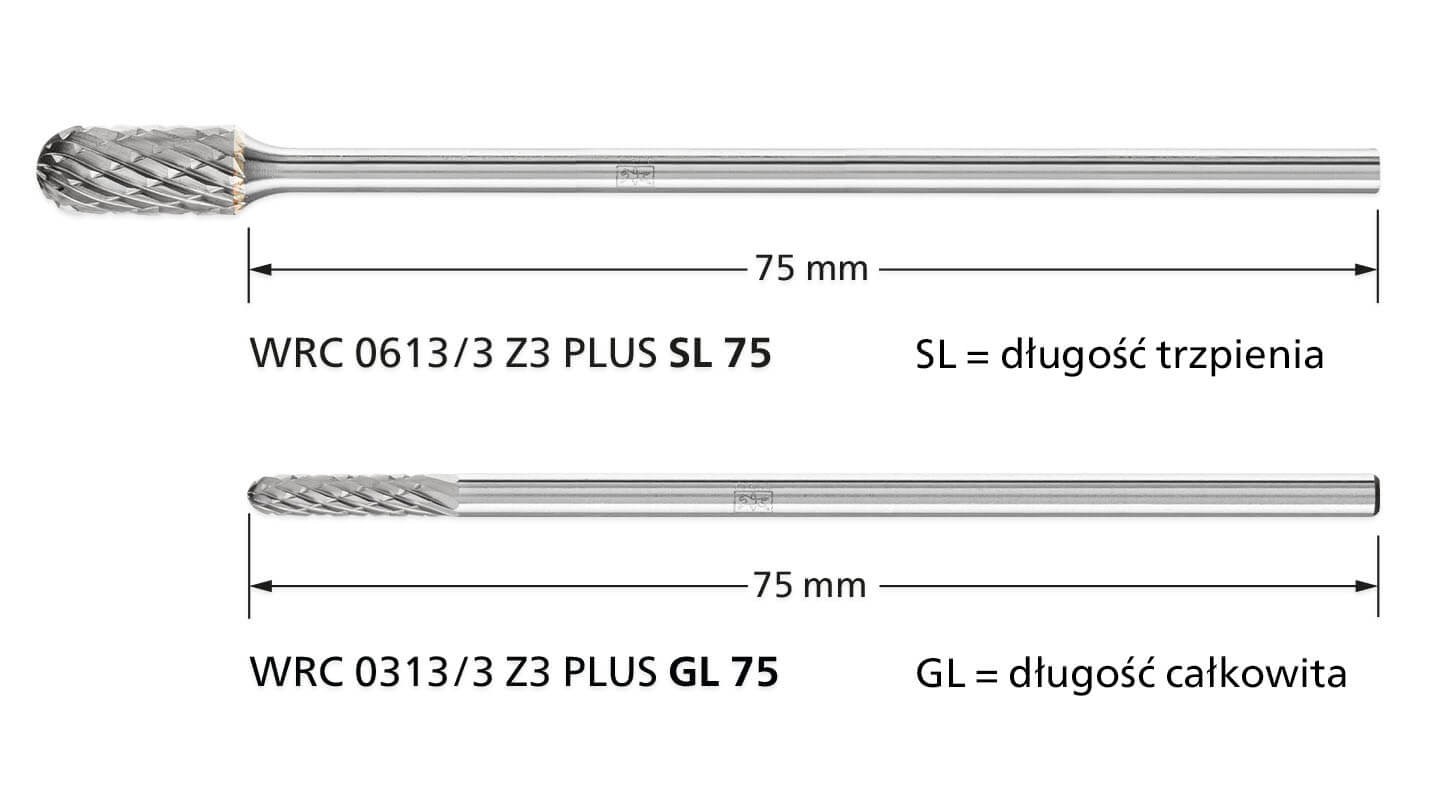

GL (niem. Gesamtlänge) oznacza całkowitą długość trzpienia frezarskiego ze stopów twardych. Z kolei SL (niem. Schaftlänge) odnosi się do długości trzpienia narzędzia frezarskiego ze stopów twardych z długim trzpieniem stalowym.
Czy można skrócić wydłużone trzpienie frezarskie ze stopów twardych?
Jeśli dane zastosowanie tego wymaga, można skrócić wydłużone trzpienie frezarskie ze stopów twardych. Trzpienie frezarskie ze stopów twardych z oznaczeniem GL są w całości wykonane z twardych stopów i można je skracać jedynie narzędziami diamentowymi.
Jakie są alternatywy dla wydłużonych trzpieni frezarskich ze stopów twardych?
Zwłaszcza w przypadku pojedynczych zadań obróbczych przedłużki do wrzecion napędowych mogą stanowić ekonomiczną alternatywę dla wykonań specjalnych trzpieni frezarskich z długim trzpieniem.
