Obróbka krawędzi za pomocą trzpieni frezarskich ze stopów twardych
Dlaczego obróbka krawędzi jest tak ważna?
Podczas obróbki krawędzi usuwa się występy powstałe na obrabianych przedmiotach. Minimalizuje to ryzyko odniesienia obrażeń.
Ponadto obróbka krawędzi ma nadrzędne znaczenie w wielu sektorach. Zdefiniowane krawędzie są warunkiem koniecznym prawidłowego zgrzewania elementów (spoiny V). Mają też decydujący wpływ na trwałość komponentów.
Gdy żelazo i stal są utleniane w wyniku działania tlenu w obecności wody (np. w atmosferze, wodzie i glebie), następuje korozja i tworzy się rdza. Korozja (rdza) jest głównym problemem w użytkowaniu i obróbce stali. Rdza jest nie tylko nieestetyczna, ale także osłabia materiał.
Systemy powłokowe, takie jak farby, powłoki proszkowe lub powłoki metaliczne, są często stosowane do ochrony elementów przed korozją (rdzą). Charakter powlekanej powierzchni ma istotny wpływ na jakość zastosowanych środków ochrony przeciwkorozyjnej.

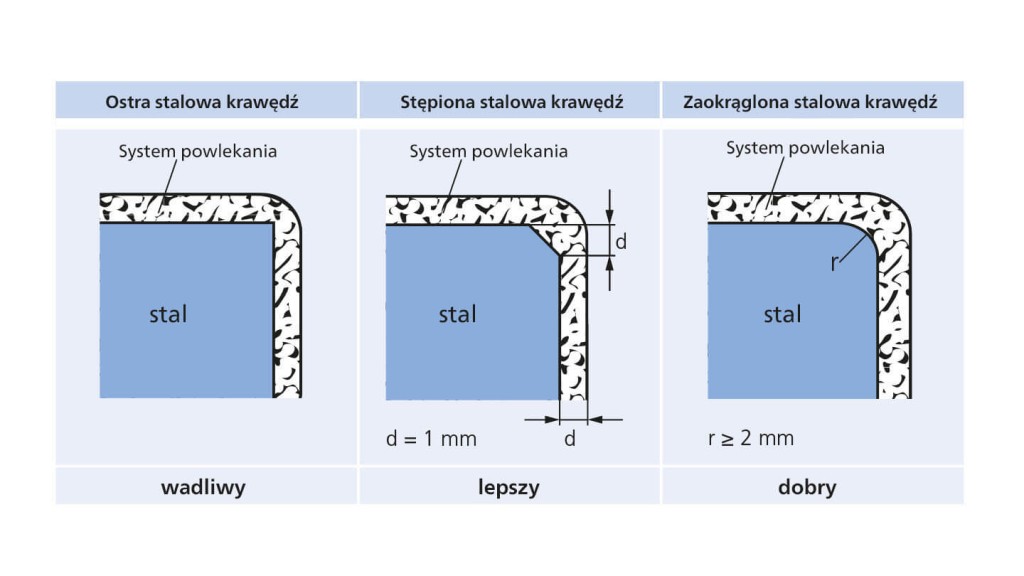

Powłoki na ostrych krawędziach mają mniejszą grubość niż na płaskich powierzchniach. Warstwy ochronne częściej się łuszczą i można je łatwiej uszkodzić.
Natomiast zaokrąglone krawędzie zapewniają równomierne nakładanie powłoki przy wystarczającej grubości warstwy. Dlatego wszystkie ostre krawędzie elementu muszą być ogratowane, stępione i w idealnym przypadku zaokrąglone do promienia ≥ 2 mm.
Do precyzyjnego zaokrąglania krawędzi jako optymalnego przygotowania do nanoszenia innych powłok firma PFERD zaleca trzpienie frezujące ze stopów twardych z uzębieniem EDGE.
Oprócz obróbki krawędzi jako środka zabezpieczającego lub przeciwkorozyjnego, zaokrąglone krawędzie odgrywają również ważną rolę z estetycznego punktu widzenia.
Jakie są rodzaje obróbki krawędzi?
W przypadku obróbki krawędzi można wyróżnić dwie możliwości:
- precyzyjna obróbka krawędzi
- elastyczna obróbka krawędzi
Firma PFERD oferuje uzębienia i warianty zarówno do elastycznej, jak i bardzo precyzyjnej obróbki krawędzi.
Jakie kształty trzpieni frezujących są odpowiednie do precyzyjnej obróbki krawędzi?
Do precyzyjnej obróbki krawędzi dostępne są następujące kształty trzpieni frezujących:
Kształt stożkowy EDGE
Trzpienie frezarskie o kształcie stożkowym z oznaczeniem EDGE tworzą precyzyjnie określone fazy. W zależności od wariantu można osiągnąć kąt fazy 30° lub 45°.
Trzpienie frezarskie o kącie fazy 45° można stosować w połączeniu z systemem EDGE Cutting. Powstała szerokość fazy wynosi 1,2 mm (+/- 0,2 mm).
Trzpienie frezarskie do zaokrągleń V EDGE
Trzpienie frezarskie do zaokrągleń z oznaczeniem EDGE pomagają uzyskać dokładne promienie. Nadają się do produkcji i obróbki promieni zewnętrznych 3 mm i mogą być używane w połączeniu z systemem EDGE Cutting. Trzpieni frezarskich nie można ostrzyć.
Jakie uzębienie jest odpowiednie do precyzyjnej obróbki krawędzi?
Trzpienie frezarskie ze stopów twardych z uzębieniem EDGE zostały opracowane z myślą o zdefiniowanej obróbce krawędzi. Specjalna konstrukcja trzpieni frezarskich pozwala na ich dokładne prowadzenie wzdłuż obrabianej krawędzi, bez uszkodzenia detalu obrabianego.
W jednym kroku można uzyskiwać krawędzie o różnych formach, o kącie 30°, kącie 45° lub promieniu r = 3,0 mm. Zaokrąglanie krawędzi zaleca się m.in. jako środek zabezpieczający przed szkodliwym oddziaływaniem korozji zgodnie z normami: ISO 12944-3, ISO 8501-3, SOLAS XII/6.3 (Ref. T4/3.01 MSC. 1/Circ. 1198).
Jakie kształty trzpieni frezujących są odpowiednie do elastycznej obróbki krawędzi?
Do elastycznej obróbki krawędzi dostępne są następujące kształty trzpieni frezujących:
Kształt stożkowy
Trzpienie frezarskie o kształcie stożkowym zgodne z normą DIN 8032 z uzębieniem zgodnym z normą DIN 8033 nadają się do elastycznego pogłębiania i fazowania. Firma PFERD oferuje trzpienie frezarskie w wersji KSJ (60°) i KSK (90°).
Trzpienie frezarskie są dwustronnie ząbkowane i mogą być używane z obu stron.
Trzpienie frezarskie do zaokrągleń
Trzpienie frezarskie do zaokrągleń charakteryzują się wklęsłym kształtem od strony czołowej. Są uzębione zgodnie z normą DIN 8033 i przeznaczone do produkcji i obróbki promieni zewnętrznych oraz zaokrąglonych krawędzi. Trzpieni frezarskich nie można ostrzyć.
Trzpienie frezarskie o kształcie promienistym
Trzpienie frezarskie promieniste o kształcie wklęsłym z uzębieniem specjalnym stosuje się do wytwarzania i obróbki promieni zewnętrznych. Są one dostępne w dwóch wersjach: cylindryczne z potrójnym, wklęsłym konturem lub o kształcie wklęsłym zwężającym się ku trzpieniowi. Trzpieni frezarskich nie można ostrzyć.
Trzpienie frezarskie o kształcie ostrosłupa ściętego
Trzpienie frezarskie o kształcie ostrosłupa ściętego zgodnie z normą DIN 8032, z uzębieniem zgodnym z DIN 8033. Są przeznaczone do obróbki trudno dostępnych miejsc i wklęsłych krawędzi.
Firma PFERD oferuje trzpienie frezarskie o kształcie ostrosłupa ściętego w wersji WKN i WKNS. WKN oznacza wersję bez uzębienia czołowego, a WKNS wersję z uzębieniem czołowym.
Jakie uzębienie jest odpowiednie do elastycznej obróbki krawędzi?
Firma PFERD zaleca trzpienie frezarskie ze stopów twardych z uzębieniem 3, 3 PLUS, 5 oraz trzpienie frezarskie ze specjalnym uzębieniem (SP) do elastycznej obróbki krawędzi. Dzięki specjalnemu kształtowi trzpienie te tworzą niemal idealne fazy i promienie.
Trzpienie frezarskie można prowadzić swobodnie i elastycznie stosować w trudno dostępnych miejscach.
EDGE Cutting System
System EDGE Cutting składa się z trzpieni frezarskich z uzębieniem EDGE i specjalnej tulejki prowadzącej.
System może być zastosowany na wszystkich ogólnie dostępnych napędach w celu uzyskania optymalnego prowadzenia podczas lekkich prac związanych z usuwaniem gratów.
Trzpienie frezarskie systemu EDGE Cutting można zamawiać dodatkowo.
